Дизайн пресс-формы с несколькими камерамиучитывает оптимизацию потока алюминиевой воды, чтобы обеспечить равномерность при наполнении и охлаждении и производить высококачественные алюминиевые блоки. Каждая камера имеет порт подачи и разгрузки, что сокращает время водяного охлаждения алюминия при бесперебойной работе, а пресс-формы с несколькими камерами могут одновременно обрабатывать несколько алюминиевых водоблоков, сокращая время производства и потребности в человеческих ресурсах, что приносит значительную экономическую выгоду. в литейный цех. Далее мы поговорим о преимуществах многокамерных свиноматок.

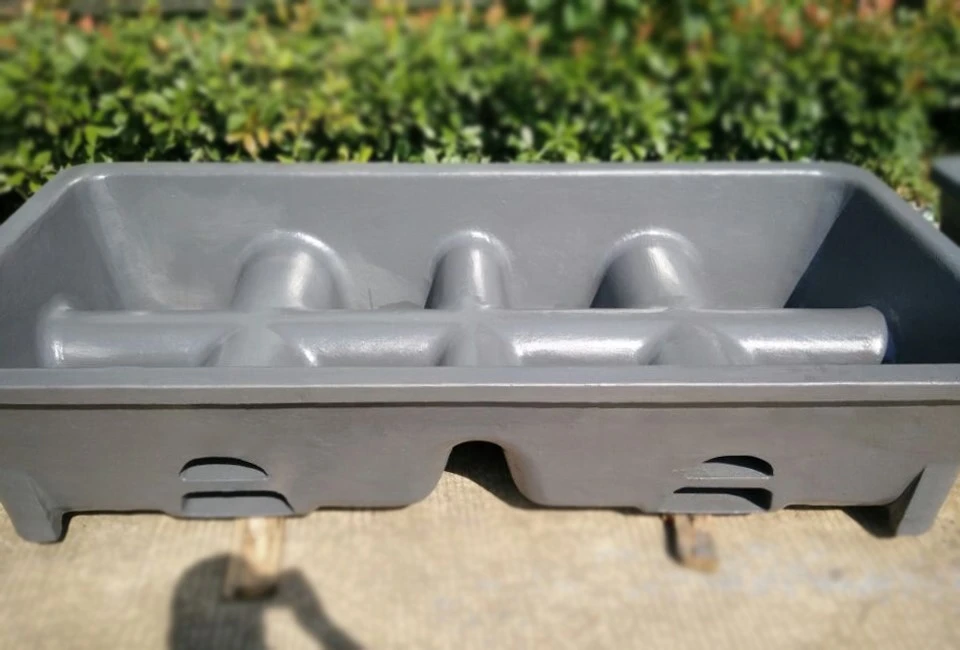

Как работает многокамерная форма для свиноматок?
Многоместная пресс-форма — это специализированный тип пресс-формы, который содержит два или более отпечатков пресс-формы внутри верхней и нижней части. Вот разбивка того, какФормы для посева с несколькими камерамиработает:
Множественные впечатления от пресс-формы:В отличие от форм с одной ямкой, которые производят один выступ на форму, форма для свиноматок с несколькими полостями имеет несколько оттисков формы, организованных в определенной конструкции. Эта конструкция способствует распределению между полостями, принимая во внимание эффективное использование пространства и ограничивая общий размер формы.
Равномерная система подачи:Чтобы обеспечить равномерную подачу металла в каждую полость, для подачи во все полости формы используется единая система литников и направляющих. Литник служит основным каналом, через который жидкий металл поступает в форму, в то время как спринтеры помещают металл в каждую отдельную полость.
Распределение металла:Затворы, представляющие собой небольшие отверстия, ведущие в каждую полость, расположены таким образом, чтобы расплавленный металл равномерно распределялся по всем отпечаткам формы. Это гарантирует равномерное заполнение каждой полости, что обеспечивает стабильное качество отливки.
Правильная вентиляция:Удовлетворительная вентиляция имеет важное значение для пресс-форм с несколькими камерами, позволяющая газам выходить из всех областей пресс-формы. Правильно спроектированные вентиляционные отверстия помогают предотвратить такие дефекты, как газовая пористость, и обеспечить качество отливок.
Эффективное извлечение:Когда металл застынет и система выступов готова, отливки извлекают из формы. В некоторых производственных операциях этот процесс автоматизирован: для эффективного извлечения отливок из формы используются машины или роботы.
Используя пресс-формы с несколькими камерами, производители могут значительно повысить производительность, производя отливки нескольких качественных изделий за один цикл литья. Использование единой системы подачи, правильного распределения металла и эффективной вентиляции обеспечивает стабильное качество литья во всех полостях.
Какие преимущества в производительности предлагают многогнездные пресс-формы?
Фундаментальным преимуществом использования многоместных форм является огромный рост мастерства, и результат выглядит иначе, чем при использовании одногнездных форм. Вот ключевые преимущества производительностиФормы для посева с несколькими камерами:
Увеличение производительности:Многоместные формы предусматривают одновременное изготовление различных отливок в одной форме, что приводит к значительному увеличению выхода продукции. Например, с помощью 4-формы можно произвести в четыре раза больше отливок, чем с помощью одногнездной формы, за такое же время обработки и объем работ.
Сокращенное время формования:При одновременном заполнении нескольких полостей общее время обрезки каждого выступа уменьшается в формах с несколькими полостями. Такое повышение эффективности способствует сокращению времени цикла и увеличению производительности.
Оптимизированное время плавильной печи:Многоместные формы помогают минимизировать время, необходимое для плавки металла в печи на единицу продукции. Возможность отливать несколько деталей за один цикл приводит к более эффективному использованию плавильного оборудования и энергоресурсов.
Сокращение трудозатрат на отделку:Производя несколько отливок в одной форме, пресс-формы с несколькими полостями сокращают объем отделочных работ, необходимых для каждой детали. Это приводит к экономии трудозатрат и упрощает этап обработки после литья.
Ускоренная амортизация стоимости модели:Более высокий объем производства, достижимый с помощью многоместных форм, позволяет быстрее окупить затраты на модели при большем количестве отливок. Это преимущество экономической эффективности повышает общую рентабельность литейных операций.
Возможность массового производства:Многоместные формы подходят для создания больших объемов продукции, где быстрый результат имеет решающее значение. Способность эффективно производить отливки различного качества в более ограниченные периоды времени дает производителям возможность продуктивно и эффективно удовлетворять потребности.
Таким образом, использование многоместных форм обеспечивает существенные преимущества в производительности, включая увеличение производительности, сокращение времени формования, оптимизацию использования печи, сокращение трудозатрат на отделку, ускорение окупаемости моделей и расширение возможностей массового производства. Эти преимущества делают многоместные формы ценным средством повышения эффективности и конкурентоспособности литейных операций.
Каковы ключевые аспекты проектирования многокамерных форм для свиноматок?
Успешное внедрение многокамерных пресс-форм для свиноматок зависит от тщательного проектирования, позволяющего максимизировать их преимущества. Вот ключевые компоненты плана, которые следует учитывать:
Сбалансированные пути потока и размер входного отверстия:Крайне важно установить сбалансированные пути потока и затворы соответствующего размера, чтобы предотвратить преждевременное замерзание расплавленного металла внутри полостей. Это обеспечивает равномерное заполнение всех оттисков и предотвращает такие дефекты, как неполная отливка.
Соответствующие вентиляционные отверстия для газов:Необходимо предусмотреть надлежащие вентиляционные устройства для облегчения выхода газов из всех отпечатков. Принудительная вентиляция предотвращает утечки газа, такие как пористость, и гарантирует надежность отливок в каждой полости.
Стратегическое размещение стояков и чиллеров:Стояки и охладители должны быть стратегически расположены так, чтобы эффективно заполнять все полости, способствуя равномерному затвердеванию и снижая вероятность дефектов, связанных с усадкой. Это обеспечивает равномерное охлаждение и затвердевание всех оттисков пресс-формы.
Повышенная жесткость:Многополые формы следует планировать с повышенной жесткостью, чтобы выдерживать нагрузки, оказываемые жидким металлом на разных фронтах. Эта базовая надежность имеет основополагающее значение для поддержания респектабельности формы во время проектирования системы.
Учет деформаций с более высокой усадкой:План должен отражать более высокие деформации усадки, возникающие из-за различных проблемных участков внутри формы. Принимая во внимание эти переменные, можно избежать рисков, связанных с усадкой, таких как разрывы или скручивания.
Стандартизированные показы для обеспечения стабильного качества:Стандартизация оттисков во всех полостях обеспечивает стабильное качество отливок. Это включает поддержание одинаковых размеров, качества поверхности и других важных характеристик.
Чистые линии разъема для разделения пресс-формы:Проектирование простых линий разъема облегчает чистое разделение половин формы во время извлечения отливок. Это упрощает процесс распалубки и способствует повышению общей эффективности.
Продуманная и тщательная конструкция необходима для обеспечения получения прочных отливок в каждой полости без дефектов. Использование передовых инструментов моделирования и моделирования может помочь в оптимизации компоновки и конфигурацииФормы для посева с несколькими камерами, что в конечном итоге способствует их успешной реализации и эффективности.
Каковы ограничения пресс-форм для свиноматок с несколькими камерами?
Хотя многогнездные формы имеют важные преимущества, они также сопряжены с определенными препятствиями, о которых следует помнить:
Повышенная сложность конструкции:Одним из ограничений многокамерных свиноматок является повышенная сложность планирования литников, вентиляции и ухода за каркасами для нескольких полостей. Обеспечение равномерного течения и затвердевания металла во всех полостях требует тщательного проектирования и тщательного проектирования.
Более высокий уровень дефектов:Если предположить, что какой-либо сегмент пресс-формы недостаточно заполнен или истощен во время работы системы проектирования, это может привести к более высокому уровню дефектов в создаваемых деталях. Соблюдение надежного заполнения и закалки во всех ямках имеет основополагающее значение для предотвращения таких дефектов, как усадка, пористость или некачественная отливка.
Стоимость более крупной оснастки:При создании многоместных форм обычно используются более крупные инструменты и формы, что может привести к более высоким затратам на сборку по сравнению с одноместными формами. Основной интерес к инструментам и оборудованию может быть значительным, влияя на общие затраты на создание.
Трудности в производстве разнообразных отливок:Многоместные формы могут столкнуться с трудностями при одновременном производстве различных отливок в каждой полости. Ограничения конструкции и требования к единообразию всех полостей могут ограничивать гибкость при создании различных деталей в одной форме.
Потенциал теплового дисбаланса:Теплые неравномерные характеристики внутри многополых форм могут привести к неравномерному охлаждению и затвердеванию жидкого металла, вызывая внутренние нагрузки и послойные дефекты в отливках. Наблюдение за теплыми элементами в различных сегментах представляет собой критическое испытание.
Ограничения по размеру и весу:Многоместные формы для свиноматок могут иметь ограничения на размер и вес сложных деталей, которые можно эффективно изготовить. Большие и сложные компоненты могут создавать проблемы с точки зрения конструкции пресс-формы, потока материала и структурной целостности нескольких полостей.
Контроль свойств металла:Обеспечение стабильных свойств металла, таких как температура, организация и механические свойства, во всех сегментах многоместной пресс-формы может оказаться непростой задачей. Различия в свойствах металлов могут повлиять на качество и исполнение отливок.
Устранение этих ограничений требует дополнительных инженерных усилий, тщательного контроля процесса и тщательного рассмотрения производственных потребностей и конструкции деталей. Оценка осуществимости и практичности использования многогнездных форм для свиноматок необходима для максимизации их преимуществ и одновременного устранения потенциальных проблем и ограничений.
Заключение
Для средних и больших объемов производства,Формы для посева с несколькими камерамисущественно повысить производительность и эффективность. Однако дизайнеры должны учитывать сложности балансировки нескольких отпечатков и устранять потенциальные дефекты за счет моделирования и строгости. При успешном внедрении многополые формы приносят значительную выгоду литейным предприятиям, стремящимся увеличить производительность при одновременном снижении затрат. Если вы хотите узнать больше о наших формах для свиноматок, свяжитесь с нами по адресу:tech@huan-org.
Использованная литература:
Били, П. (2001). Литейная технология. Оксфорд, Бостон: Баттерворт-Хайнеманн.
Браун, младший (2000). Справочник Foseco для литейщика черных металлов. Оксфорд, Бостон: Баттерворт-Хайнеманн.
Джайн, Польша (2009). Основы литейной технологии. Нью-Дели: Образование Таты МакГроу-Хилл.
Джонс, С. (2002). Достижения в области материалов и процессов формования оболочек. Труды Института морских инженеров, 114(2), 77-83.
Калпакджян С. и Шмид С.Р. (2014). Техника и технология производства. Река Аппер-Седл, Нью-Джерси: Пирсон.
